一，需求分析
工程項目中信號源主機與拼接大屏距離相隔較遠，使用多套延長器進行延長，產品平鋪或者堆疊式擺放，而且每一個發送器或者接收器都需要外接一個獨立電源，往往需要多多個排插，現場凌亂不堪，不便于管理，影響了工程項目的形象。
二，解決方案
深圳市朗恒科技有限公司針對這一現象，特研發出4U機架插卡式多路延長器，15路DVI延長器的發送器或者接收器只需接入一個220V電源，還可以固定于機柜，便于工程的安裝和集中管理。

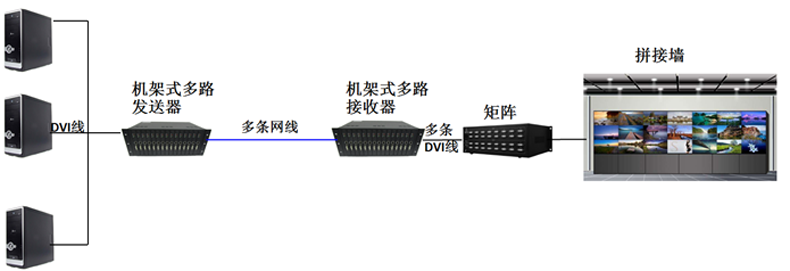

三，拼接方案結構圖

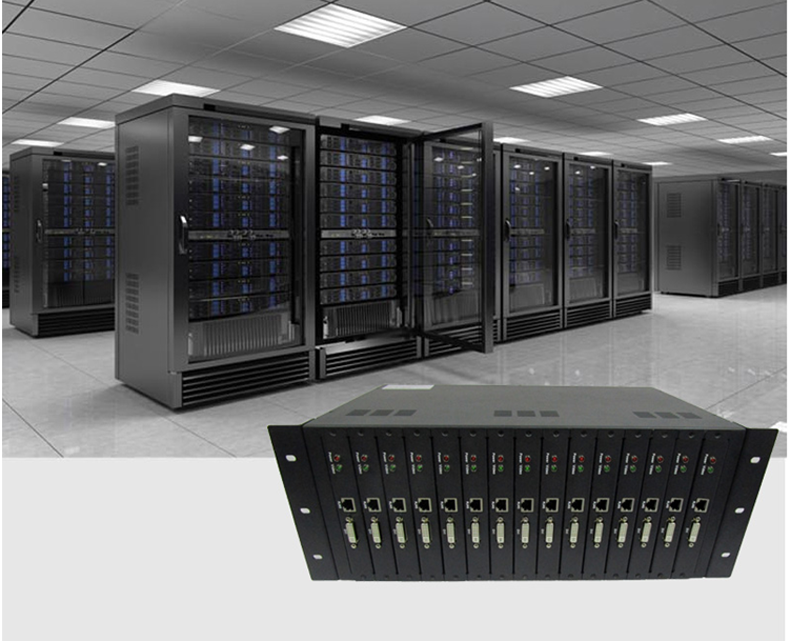

四，產品圖片
五，4U機架產品主要特點
◆ 標準機箱，可安裝在機房機架中，便于統一管理和維護;
◆ 采用模塊化電源設計，維護方便，屏蔽性更好，防止了電源產生的電磁信號干擾模塊組的正常運行;
◆ 雙風扇設計，有利于散熱，視頻傳輸可靠穩定;
◆ 機架最多可同時插入15個模塊;
◆ 每個模塊可以相互獨立地在機架上插拔工作;
◆ 機架每個槽都支持熱插拔功能;
◆ AC 220V供電方式，使系統適用于多種工作環境；
◆ 支持多模塊同時工作，極大地提高了系統的應用性；
◆ 適用電源波動范圍較大的地區;
◆ 全數字，無壓縮、無延時傳輸；
◆ 傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D。
六，延長器產品主要特點
1，全數字，無壓縮、無延時傳輸；
2，傳輸速率高達10Gbps，最高分辨率4K×2K，支持3D；
3，長期工作性能穩定，質量可靠。
DVB-70D產品規格
|
功能 |
輸入信號數 |
發送器：一路（DVI、IR、遠程開關機） |
|
輸出信號數 |
接收器：一路（DVI、IR、遠程開關機） |
|
|
傳輸距離 |
0-70米 |
|
|
視頻傳輸性能 |
分辨率 |
1080p/1080i/720p/720i/576p/576i/480p/480i 最高支持4K×2K |
|
最大傳輸速率 |
10Gbps |
|
|
紅外 |
遙控接口 |
3.5mm音頻插座 |
|
遙控接口 |
紅外控制信號 |
|
|
開關機 |
接口 |
3.5mm音頻插座 |
|
電源部分 |
適應電壓范圍 |
輸入：AC110V-220V，50/60HZ 輸出：DC9V/1A |
|
功耗 |
發送器：5W 接收器：5W |
|
|
屬性 |
尺寸（長×寬×高） |
發送器: 94mm×79mm×28mm 接收器: 94mm×79mm×28mm |
|
外殼 |
鐵殼 |
|
|
顏色 |
黑色 |
|
|
毛重 |
1.05Kg |
|
|
操作環境 |
存儲溫度 |
-40-80℃ |
|
濕度 |
0-95% (無凝結） |
|
|
工作溫度 |
-15℃-55℃ |
