144路單卡單路混合矩陣主機

發布日期：2024-6-27 15:22:00

產品說明：

訊維144系列高標清混合矩陣切換器（主機）是訊維研發生產的一臺144端口輸入輸出的數模高清新一代混合插卡式矩陣系統。采用卡籠式機箱設計，可支持最大144路不同信號源輸入與144路的輸出，信號接口自由組合，可選擇VGA、DVI、3G-SDI、DP、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入輸出，解決了視頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。隨著數字化科技不斷地發展，在的音視頻信號處理已經出現了多元化，傳統的矩陣已經不能滿足會議系統工程的需求了。相比傳統矩陣，訊維新一代混合插卡矩陣具有靈活多變，切換方便，適用范圍廣等特點，從而越來越受人們的關注。一款好的插卡矩陣不但要具備切換速度快、插卡更換方便、圖像處理性能優越、操作簡單方便、而且能夠和其他控制設備兼容。

• 信號輸入


  144路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入。

• 信號輸出




  144路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸出。

• 點對點無壓縮傳輸




  數模高清混插矩陣, 交換核心信號傳輸速率高達12.80Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出。

• 4K超高清




  使用專用驅動芯片，支持長線傳輸；高達12.8GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳。

• 無縫切換




  電訊級數字交換芯片，支持多種模擬和數字信號無縫切換，超強的抗干擾及全天候工作能力。

• 拼接功能




  采用獨特的嵌入式結構設計,內部嵌入全功能信號拼接處理功能，方便工程應用。

• 設備性能完善




  具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低，高速的工業處理器，讓高清、全高清、超清數字圖像的交換、處理變得更加輕松與穩定。

• 單卡單通道設計




  輸入、輸出板卡采用單卡單通道設計，獨特的信號鏈路屏蔽設計技術，支持多種接口信號格式混入混出功能，保證了信號的完整性。輸入端過電壓保護，降低了設備被損壞的概率。

• 高可靠電源系統




  矩陣采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。

• 掉電保護




  所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。

• 用戶自定義方案儲存與調用




  提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理。

• ESD保護




  高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用,由于存在外部接口的 浪涌而遭到損壞的風險也在增長，所以ESD保護就顯得尤為重要。

• 開機自動恢復記憶功能




  具備掉電狀態自動存儲保護、開機自動恢復記憶功能。提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。

• 多種管理方式




  支持面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲。

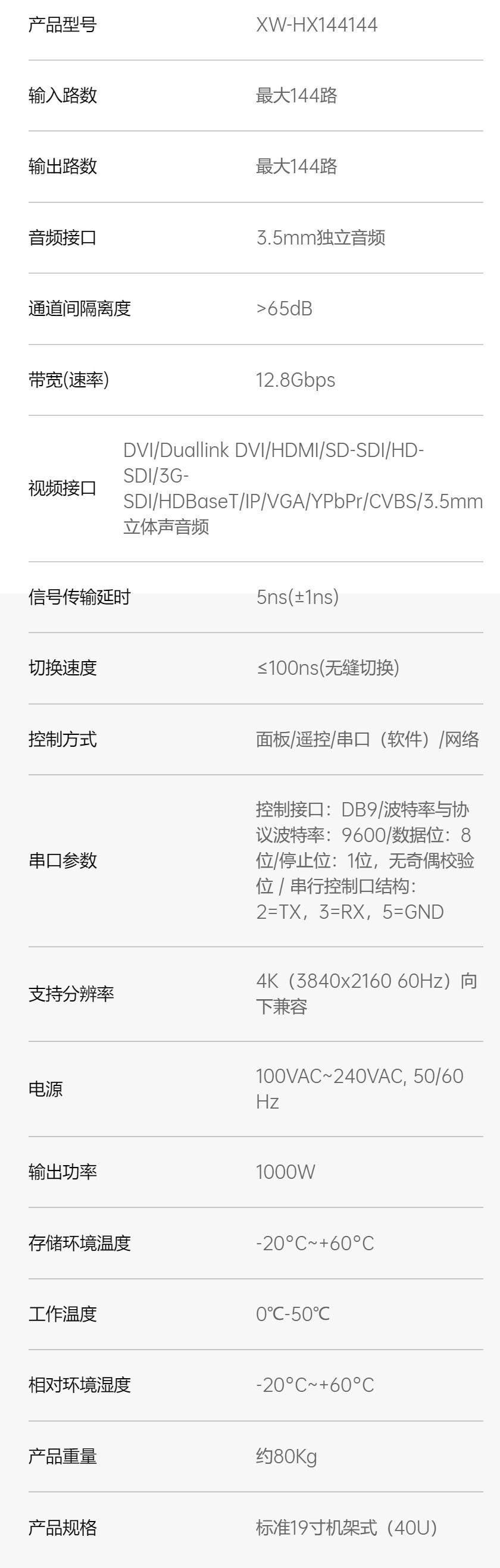

詳細參數：
